产 品 展 示
燃油（气）蒸汽锅炉（标椎三回程）
选用欧洲优质的进口燃烧器，性能优良，燃烧充分；锅炉卧式湿背结构，足够大的水空间和蒸汽空间，受热面较大；保温采用120mm以上高热阻纤维和封闭式不锈钢外壳，隔热性能良好，使锅炉表面温度≤45℃，热损失少；锅炉尾部配备高效针形管节能器，使得锅炉热效率高达92%以上。如采用低温高效节能器+冷凝器，锅炉热效率更可高达97.0%以上。
所属分类：
燃油（气）蒸汽锅炉
关键词：
锅炉设备
电话：
在线留言
产品描述
1.骏鹏锅炉优势：
★外型美观、结构紧凑；设计合理、性能安全可靠
燃气蒸汽锅炉（标椎三回程）:我公司锅炉本体全部设计为全湿背式、卧式内燃三回程、全波纹炉胆结构，锅炉容量大，热应力低，大大提高了锅炉的寿命和安全可靠性能。
燃气蒸汽锅炉（冷凝一体结构）:我公司锅炉本体全部设计为全湿背式、卧式二回程+冷凝一体、全波纹炉胆结构，锅炉容量大，热应力低，大大提高了锅炉的寿命和安全可靠性能。
★受热面积大，燃烧充分，污染物浓度低
我公司锅炉炉膛背压低，特别适合进口燃烧器，炉膛结构与火焰形状完美结合，使锅炉具有较大的超负荷能力，并且大空间的炉膛结构有利于燃料充分燃烧，烟气污染物浓度低，可极大地减少NOx的排放。
★高度智能化
采用先进的PLC控制系统，精心设计的软件控制系统能够根据当前工况对锅炉进行实时而又全面的智能故障识别与处理；通过预先设定工作模式，来实现全自动智能化控制；可远程集中控制，全接插元件设置，维修极为方便。
★热效率高、运行费用省
选用欧洲优质的进口燃烧器，性能优良，燃烧充分；锅炉卧式湿背结构，足够大的水空间和蒸汽空间，受热面较大；保温采用120mm以上高热阻纤维和封闭式不锈钢外壳，隔热性能良好，使锅炉表面温度≤45℃，热损失少；锅炉尾部配备高效针形管节能器，使得锅炉热效率高达92%以上。如采用低温高效节能器+冷凝器，锅炉热效率更可高达97.0%以上。
2.锅炉本体结构
（1）WNS型燃油/燃气锅炉是一种典型的湿背式三回程式烟管锅炉。

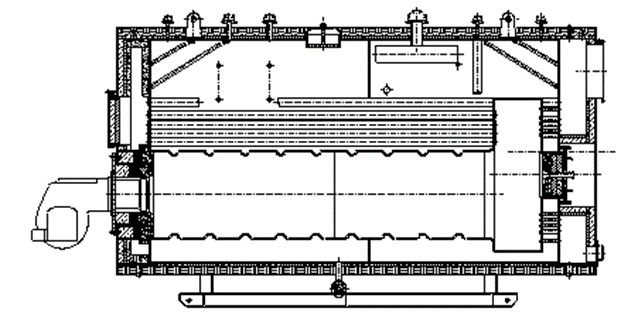

如图所示：本锅炉主体为焊接结构所成。包括筒体、炉胆、回燃室、管板、螺纹管、前后烟箱、地脚以及内外部附件。
燃烧烟气流程原理为，燃烧器喷出的火焰向炉胆纵向高速喷燃，由于本锅炉为微正压炉膛，烟气在压力的作用下，在回燃室转弯，进入第一管群。并在前烟箱转弯进入第二管群，继续向前回流，高温烟气流经两组螺纹烟管管群。最后,经过充分热交换后的低温烟气通过后烟箱到节能器，经节能器换热后排出。
（2）WNS型燃油/燃气锅炉是一种典型的卧式二回程+冷凝一体式烟管锅炉。
如图所示：本锅炉主体为焊接结构所成。包括筒体、炉胆、回燃室、管板、螺纹管、前后烟箱、地脚以及内外部附件。
燃烧烟气流程原理为，燃烧器喷出的火焰向炉胆纵向高速喷燃，由于本锅炉为微正压炉膛，烟气在压力的作用下，在回燃室转弯，进入第一管群。并在前烟箱转弯进入节能器及冷凝器换热，继续向前高温烟气流经两组翅片管管群。最后，经冷凝器换热后排出。
本锅炉锅内水循环为自然循环方式。即炉水在炉胆和烟管壁面剧烈受热后上升，在汽水分界面上进行汽水分离，分离出的蒸汽进入筒体上部蒸汽空间。炉水沿筒体内壁面下降重新流入筒体下部，再次经炉胆及烟管加热上升。
由于烟管采用了高新的螺纹烟管技术，所以较采用普通光管锅炉，锅炉换热能力提高20%～50%，大大提高了锅炉的工作效率，降低了锅炉的制造成本。
锅炉蒸汽出口内部加装了汽水分离装置，以保证蒸汽的品质。锅炉进水口穿过锅筒处加装进水套管，锅筒内部安装有专门的导流装置。
|
项目 |
型号 |
|||||||||||
|
WNS1 |
WNS1.5 |
WNS2 |
WNS3 |
WNS4 |
WNS5 |
WNS6 |
WNS8 |
WNS10 |
WNS15 |
WNS20 |
||
|
额定蒸发量 |
t/h |
1 |
1.5 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
15 |
20 |
|
额定工作压力 |
Mpa |
1.0/1.25/1.6 |
||||||||||
|
额定给水温度 |
℃ |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
105 |
105 |
105 |
|
额定蒸汽温度 |
℃ |
184/193/204 |
||||||||||
|
设计热效率 |
% |
93 |
93.1 |
93.3 |
93.3 |
93.2 |
93.4 |
93.3 |
93.5 |
93.4 |
93.6 |
93.6 |
|
天燃气耗量 |
Nm3/h |
76.14 |
114.08 |
151.8 |
227.7 |
303.9 |
379.1 |
455.4 |
605.8 |
758.1 |
1134.7 |
1512.9 |
|
锅炉水容积 |
m3 |
3.6 |
4.7 |
5.2 |
6.1 |
7.9 |
11.4 |
12.6 |
14.3 |
16.9 |
24.3 |
33.8 |
|
适用燃料 |
天燃气 |
|||||||||||
|
燃烧方式 |
微正压室燃 |
|||||||||||
|
调节方式 |
比例调节 |
|||||||||||
|
燃气电功率 |
KW |
3.9 |
6.2 |
7 |
13 |
15 |
24.5 |
30.5 |
35 |
43.5 |
57.5 |
80 |
|
给水口规格 |
DN |
25 |
25 |
25 |
32 |
32 |
32 |
40 |
50 |
50 |
65 |
80 |
|
主蒸汽口规格 |
DN |
50 |
65 |
65 |
80 |
100 |
125 |
125 |
150 |
150 |
200 |
250 |
|
副蒸汽口规格 |
DN |
25 |
25 |
25 |
32 |
32 |
32 |
40 |
50 |
50 |
65 |
80 |
|
安全阀规格 |
DN |
40 |
40 |
40*2 |
40*2 |
40*2 |
50*2 |
50*2 |
65*2 |
65*2 |
80*2 |
80*2 |
|
定期排污口规格 |
DN |
40 |
40 |
40 |
40 |
40*2 |
40*2 |
40*2 |
50*2 |
50*2 |
50*2 |
50*2 |
|
连续排污口规格 |
DN |
/ |
/ |
/ |
/ |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
烟囱规格 |
Φ(mm) |
300 |
350 |
400 |
450 |
500 |
600 |
600 |
650 |
700 |
900 |
1000 |
|
最大运输尺寸(长*宽*高)(A*B*C) |
mm |
3240*2250*2650 |
3500*2550*2950 |
3800*2550*2950 |
4400*2750*3150 |
4800*2900*3300 |
5200*3050*3500 |
5450*3100*3550 |
6100*3100*3550 |
6550*3500*4000 |
7600*3700*5200 |
8400*3900*5400 |
|
底座长度*宽度(D*F) |
mm |
2500*1300 |
2840*1500 |
3140*1500 |
3450*1700 |
3750*1800 |
3990*1950 |
4400*1950 |
4950*2000 |
5700*2100 |
6000*2500 |
7000*2900 |
