水套加热炉

水套加热炉是为满足油田特殊需要而设计的一种专用加热设备,主要用于油气集输系统过程中,将原油天然气加热到工艺要求的温度,以便进行输送、沉降、分离、脱水和初加工。具有品种多、配置多样，结构紧凑、功能齐全、适用范围广等特点，是理想的加热设备。

所属分类：

油田加热炉

关键词：

锅炉设备

电话：

0532-58710332

邮箱：

qdjp_zh@163.com

产品询价

产品描述

水套加热炉是为满足油田特殊需要而设计的一种专用加热设备,主要用于油气集输系统过程中,将原油天然气加热到工艺要求的温度,以便进行输送、沉降、分离、脱水和初加工。具有品种多、配置多样，结构紧凑、功能齐全、适用范围广等特点，是理想的加热设备。

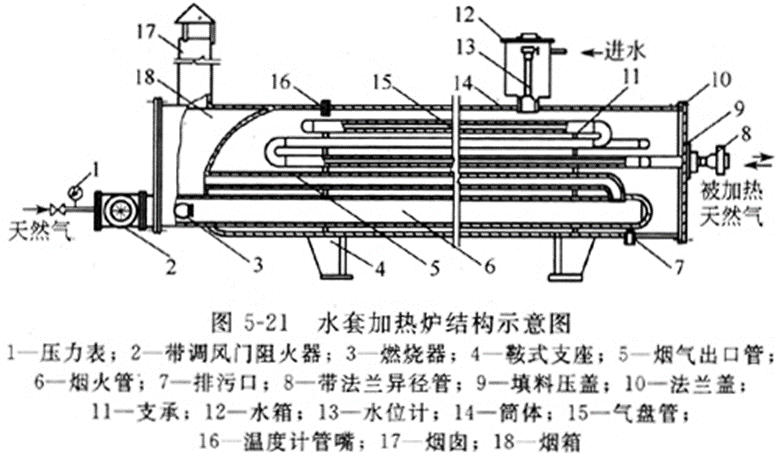

水套炉是以水作为传热介质的间接加热设备，如图5-21。水套炉是由简体、烟火管、气盘管和其他附件组成。气盘管和进出筒体处用盘根密封，松紧由填料压盖调节。水套炉通过水箱给炉内加水，水套炉炉内压力(壳程压力)为常压。水套炉筒体上焊有温度计插孔，装有水位计，以控制水套炉运行。水套炉筒体靠鞍式支座支撑，筒体上敷设耐火材料保温。

水套加热炉加热原理

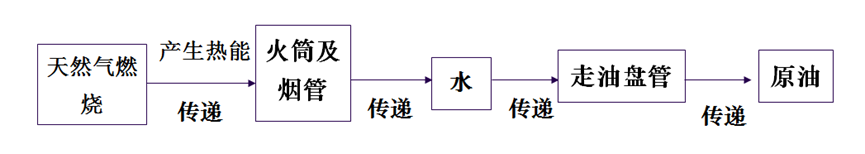

水套炉加热原理：天然气在火筒中燃烧后，产生的热能以辐射、对流等传热形式将热量传给水套中的水，使水的温度升高，水再将热量传递给油盘管中的原油，使油获得热量，温度升高。

水套炉根据燃烧方式分为微正压和负压水套炉：
1、微正压燃烧水套加热炉。燃烧器风机强制向炉膛供风，并配备白动程序点火与熄火保护装置。大部分采用平直或平直与波形组合的火筒和螺旋槽构成，盘管采用可拆式螺旋槽U形管束。优点：热效率高，结构紧凑，钢材耗量少。
2、负压燃烧水套加热炉。负压燃烧即燃烧所需空气为自然进风，火筒与烟管采用U形或类似结构，优点：结构简单，适应性强，密封效果好。
3、其它分类：按燃料分（天然气、煤气、煤粉、燃油水套炉）
4、露天摆放，安装配套自动燃烧控制系统，结构简单紧凑，占地面积小、可整体搬迁，安装投产迅速；
5、具有自动点火，熄火，自动切断气源，水温自动调节功能，操作维护方便；
6、使用燃烧器微正压燃烧，热效率较高；
7、燃烧器点火前强制通风2~3分钟，熄火后自动切断气源，杜绝了危险的爆燃，安全系数高。
